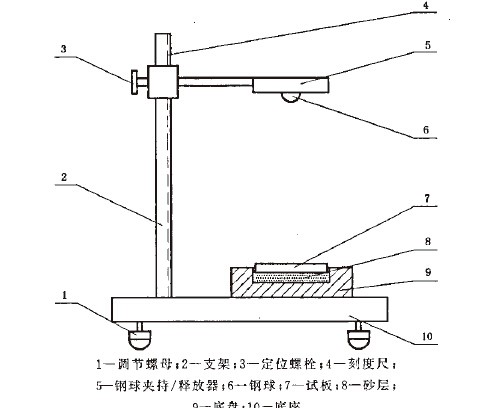

【试验步骤】
1、将试样水平置于底盘内孔砂层上。
注：试件在内孔砂层上放置不平，将导致冲击角度变化，影响试验数据的准确.
2、将钢球夹持/释放器调节至一定高度。
3、钢球放在夹持/释放器中.
4、移动底盘，选择冲击点的位置。
5、释放钢球使其自由下落冲击搪玻璃。
6、用红铅笔在冲击点的周围划一个圈作为标记。
7、从内孔中取出试样，用干净的药棉擦榨冲击点处的冲击痕迹。
8、用60W灯光照射，从各个不同角度观察，如未发现裂纹、粉化、剥落、碎裂和用10kV直流电火花检验元导电现象，即为通过(对于在弱腐蚀性介质下使用的搪玻璃设备则不做10kV直流电火花检验)。
9、如经判定通过，则将冲击高度升高10mm，否则，将冲击高度降低10mm。
10、移动底盘，选择下一个冲击点的位置。每个冲击点之间及其距试样边缘的距离应不小于10 mm.直到试样上出现两个冲击破坏点，它们各自的前一个冲击点高度但即为掠破硝层能承受的段高冲击高度。以其平均值作为该试样的耐冲击高度值，其相对误差不应超过平均值的10% ，否则应增加测试点数直至相对误差符合要求。
11、取三块试样冲击高度值的平均值来计算冲击功。
12、如果三块试样中任意一块的冲击商度值与平均值的相对误差超过10% ，则在同一批试样中另取一块试样重新进行试验，结果合并处理。
【试验报告】
试验报告应包括以下内容:
a.送样单位;
b.取样方式;
c.试验单位;
d.试验日期;
e.试样名称及编号.
f.层厚度;
g.试验依据的标准代号.
h.试验结果;
i.试验人
j.审核人
