振动试验用电动振动台的检定方法（一）

文章出处：责任编辑：小编发表时间：2016-12-06

振动试验用电动振动台的检定方法（一）
检定方法如下：
一、振动台额定参数的检定方法：
振动台的额定参数包括：
1.1推力；
推力对应于特定的试验载荷 m t ，由 F式计算得出：
Fam t = ( m e + m t ) a .... . ( 1 )
式1：F om t 一一推力，N ;
m e 一一振动台运动部件的寄放质量
m t 一一试验载荷的质量，kg ；
G 一一振动加速度幅值，g；
1.2频率范围；
1.3振动幅值；
1.4测试条件：

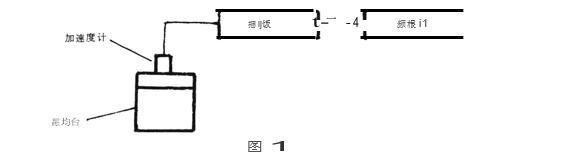

振动台空载和满载台面（或负载台面）中心刚性连接）速度计，其输出经测振仪接频率计（见图 1 ）。
振动台空载和满载其输出经测振仪接频率计图

1.5测试方法：
振动台空载和满载，在空载和满载频率范围内各任远 10个频率，将振幅1周至，测得的振动幅值均应符合规定的振动幅值。
二、加速度技形失真度的检定方法：
2、1测试条件：
振动台空载，台面中心刚性连接加速度计，其输出经测振仪接失真度测量仪和示技器（见图 2 ）。
振动台空载其输出经测振仪接失真度测量仪和示技器图

2.2测试方法：
a . 在规定的空载频率范围内均匀选取 10个频率，振动幅值为相应频率上规定的振幅（位移幅值或速度幅值或空载加速度幅值），测量加速度披形失真度。
b. 在规定的空载频率范围内，用扫频振动法反复寻找加速度披形较差的频率，并测量其加速度被形失真度。如果有失真度超过规定误差的频率，则应同时测量超过失真度误差的带宽。
三、横向振动的检定方法：
3.1测试条件：

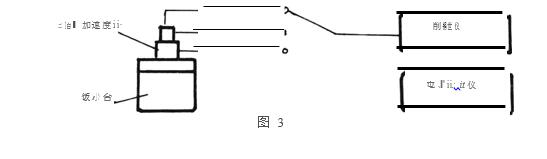

振动台空载，台面中心刚性连接三向加速度计，其输出分别接测振仪各输人通道。测振仪输出（指测横向振动的对应通届）接电的记录仪（见图 3 ）。
振动台空载其输出分别接测振仪各输人通道图

3.2测试方法：
a. 用扫频振动法寻找横向振动较大处的频率。
在规定的频率范围内，主振方向恒振幅扫频振动，由记录仪测得的横向振动频响特性Hx 及Hr确定横向振动较大处的频率。
b. 在规定的空载频率范围内任选 10个频率，台面主振方向的加速度幅值为相应频率上规定的振幅，测得三个方向上的加速度幅值。
小编向大家分享一下我司生产的振动测试台的图片：

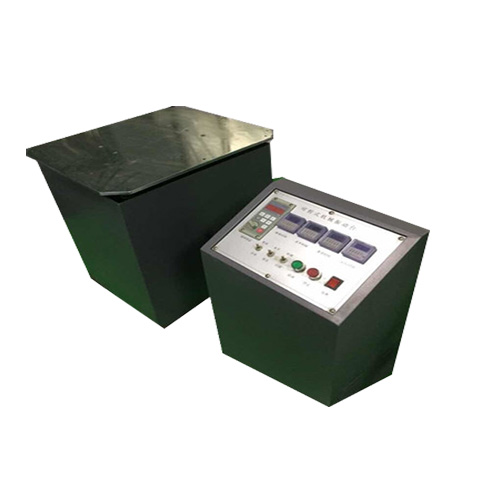

振动测试台产品高清图
